由于软管库存时成捆盘扎，在加工总成时难以拉直，当有一端接头为弯接头时，就存在弯曲接 头与软管自然弯曲方向间的关系。
把软管自然放置的平面作为水平面。

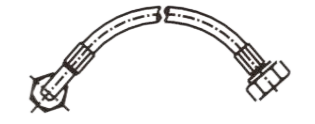

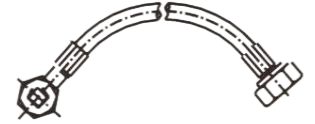

       软管总成的一端接头为弯曲接头，另一端接头为直接头时有如下四种情况：

图示	说明	表示代号
	单头平面垂直向外	DCW
	单头平面垂直向内	DCN
	单头水平向上	DSS
	单头水平向下	DSX

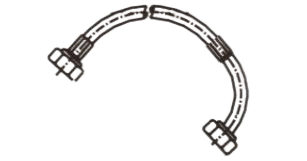

       软管总成的二端接头均为弯曲接头时有如下十种情况：

图示	说明	表示代号
	双头水平向下	SSX
	双头水平向上	SSS
	双头水平异向 接头1向下，接头2向上	SSY
	双头同向平面垂直向外	STC
	双头异向平面垂直 接头1向外，接头2向内	SYC1
	双头异向平面垂直 接头1向内，接头2向外	SYC2
	接头1平面垂直向内 接头2水平向上	YNES
	接头1平面垂直向外 接头2水平向上	YWES
	接头1平面垂直向内 接头2水平向下	YNEX
	接头1平面垂直向外 接头2水平向下	YWEX

软管弯曲时总成长度计算

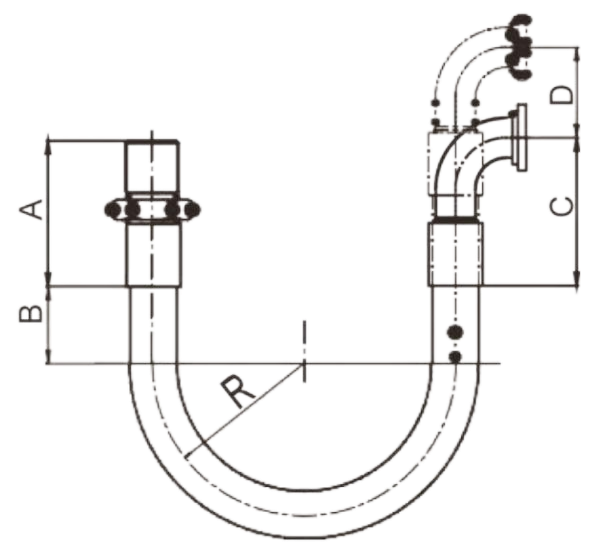

       如图所示，当安装位置固定时，总成长度=A+2B+C+πR

       当上下移动时，总成长度=A+2B+C+D+πR

       其中 B≥1.5* 软管外径

       R≥ 软管最小弯曲半径
