在液压连接技术中，ZAKO法兰方案代表了很高的可靠性。因为通过其独特的结构不仅能轻松承受最高的应力，它也是为大管径设计的。通过其10°扩口系统和用于最高防锈蚀保护的特有福士表面镀层，ZAKO法兰是液压系统各个领域中的标准，并在例如露天矿、液压机或注塑机中证明了其卓越的性能和业绩。

       除了用于不同安装标准的管接头外，在液压系统中，主要是在中型和大型尺寸中常常使用法兰。为了能够满足这方 面的不同要求，有各种法兰规格可供使用。

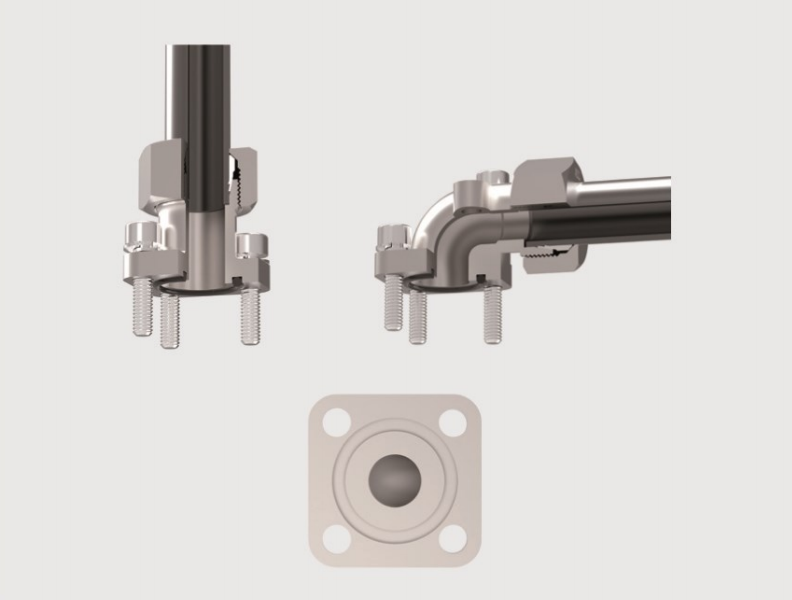

带方形法兰连接和卡套连接的法兰式管接头

       带方形法兰连接的法兰式管接头其特点是外部尺寸特别小。它们以直线型或弯头型交付客户。产品管外径范围为10mm至42mm 。法兰密封通过一种弹性圆形密封圈(O 型密封圈)进行，装配连接通过圆柱形螺钉完成。法兰接口以领先的泵生产商连接布孔图为准。

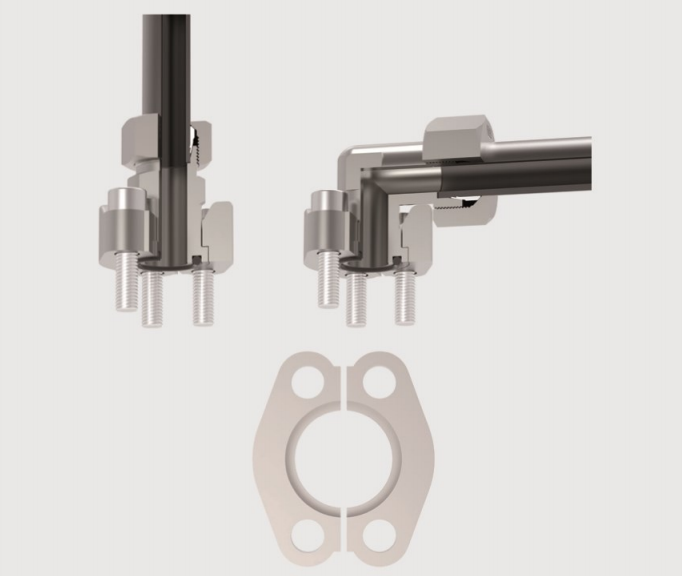

带卡套连接的SAE 法兰连接

      可提供带有符合SAE  J518以及ISO 6162布孔图标准结构形 式和高压结构形式的SAE 法兰连接。

       用4颗圆柱形螺钉固定的2个半法兰进行设备侧的连接。与 管接头中的固定螺纹相反，螺钉可用较小的工具和花费很小的力气安装。管材侧的连接也可通过卡套或BV-10扩口连接建立。

       弯头型SAE 法兰连接的一种特殊优点是方向可调节性。但在铺设管材时须注意保持固定螺钉的可接触性。

       对于特殊负荷，例如振动和压力冲击，或较大管材尺寸时 的高压力情况，可使用带10°扩口原理的福士(VOSS)ZAKO系统。

概要说明
     要实现本产品目录中列举的法兰连接功能，严格遵循各装 配指南和技术说明中的提示具有极为重要的意义。

ZAKO一令人信服的优点概要
       适用于16 mm至114.3 mm的管外径以及小于17.5 mm的壁厚
■ 250 bar以内的标准系列和400 bar以内的高压系列具有4倍的安全可靠性
■ 用于符合SAE(3000 psi/6000 psi)的标准布孔图和方形法兰
■ 优越的10°扩口系统

可拆卸的法兰系统使繁复的焊接成为多余
       与传统的焊接连接相比，ZAKO系统在经济和技术方面都具有令人信服的优势。
■ 连接可拆卸，因而有利于维修和维护工作
■ 装配快速，节省时间和成本费用
■ 部件的工艺成本更低
■ 也能在易燃环境中使用
■ 省却了繁复的工艺步骤(定位焊接、调整、密封焊接、清洁、火焰矫正)

高效装配的完美设计

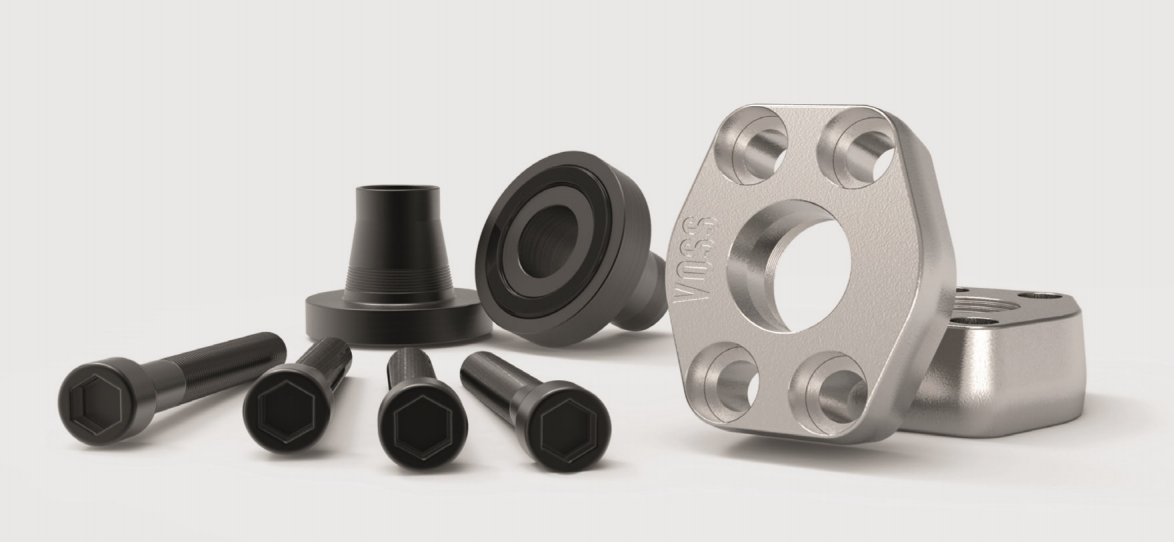

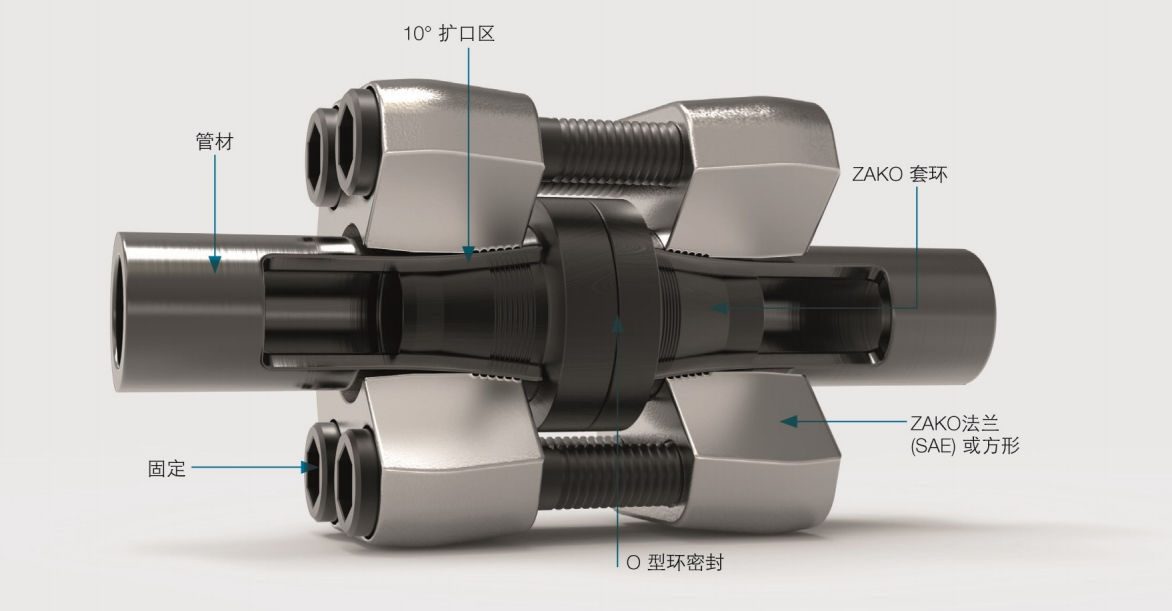

       ZAKO系统的管连接是由4个相互最佳匹配的器件组成，它们分别为：套环、O型密封圈、法兰和连接螺钉。久经考验的可靠10°扩口原理采用ZAKO套环，确保无缺口和无切口的预装配。在此，套环借助专用预装机以高压力精确匹配压入管材。连同附加的迷宫式密封件一起，保证系统的密封性和稳定性。

       与传统的37°扩口角度相比，ZAKO法兰系统在扩口区使用具有小锯齿的10°角。通过将管材扩口10°,材料不会过度延伸，从而保持足够的弹性，以补偿最高的弯曲变化应力。我们在该系统的多年经验以及广泛的力测量显示出连接稳定性和安全可靠性方面的巨大优势。

10°代表……
■  更多的功能储备：管材的最小拉伸可使材料强度不受限制
■  更高压紧力：当螺栓力相同时，压紧力相对37°系统高大约3.5倍。
■  优化装配，无工具磨损：套环集工具和部件为一体，在预装配时与管材一起挤压
■  易于加工：不需要任何装配限制(挡块)
■  更多支撑：较长的扩口区更好地支撑系统，并大幅度提高动态负荷时的稳定性
■  改善密封：扩口区中的小锯齿确保附加的迷宫式密封效果

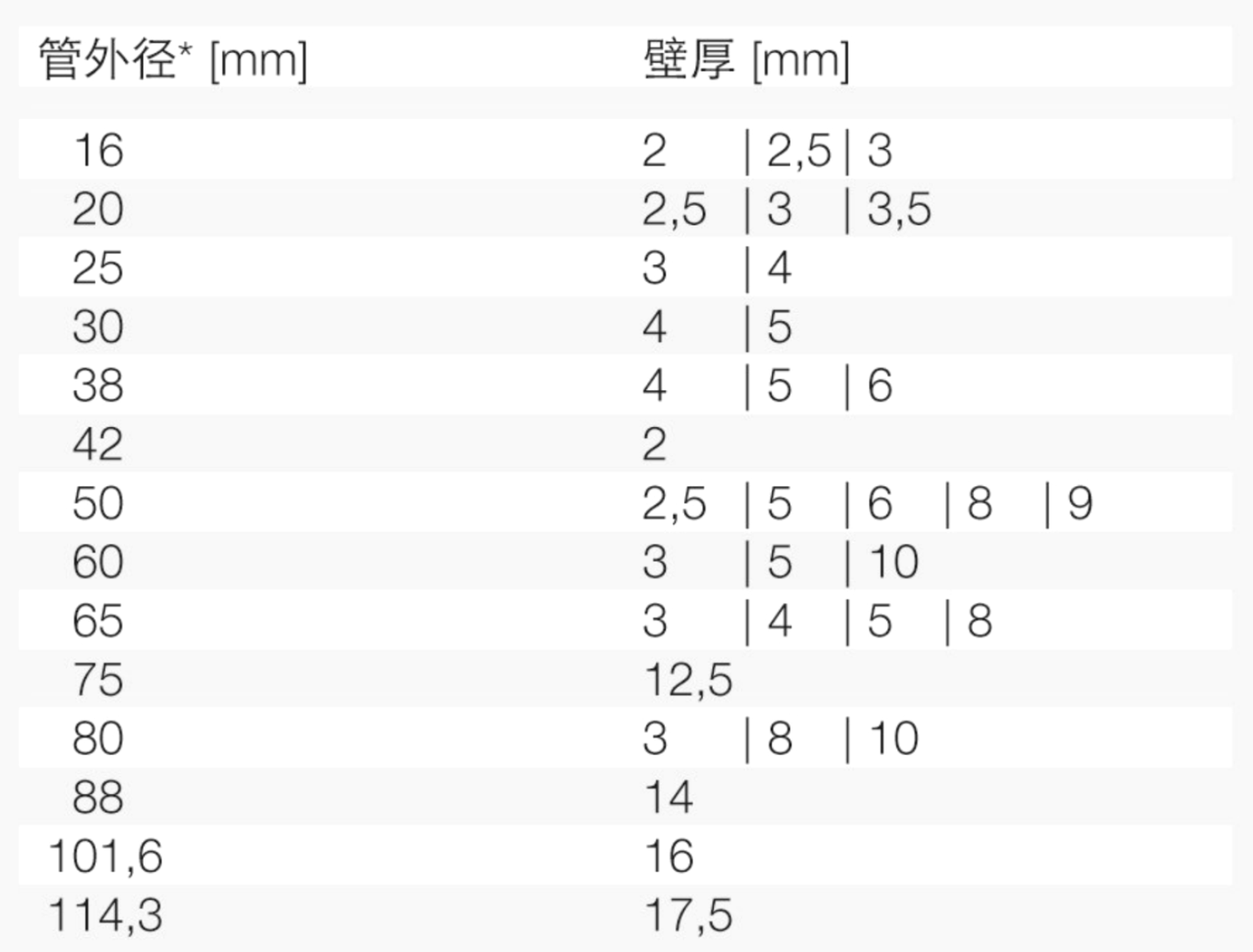

ZAKO法兰系统可用于16至114,3 mm的管径和不同壁厚。作为标准结构形式，可获得用于高压(小于400 bar)。

10°法兰系统一览表

ZAKO原理

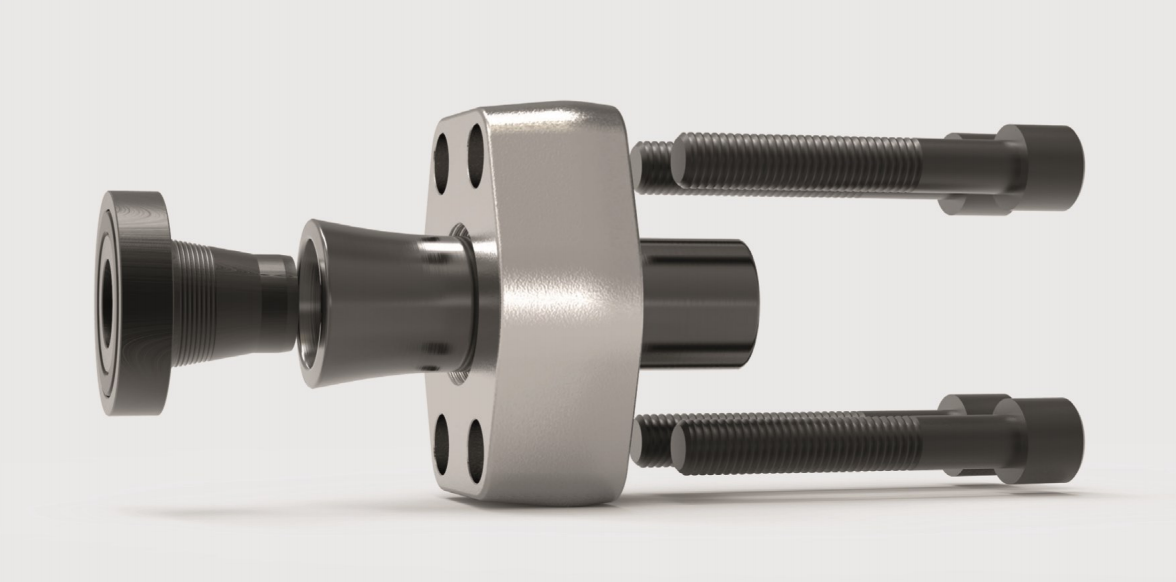

       ZAKO法兰连接可简单安全地进行装配。只需借助预装机将套环压入要连接的管材中。在此，套环同时也是它自己的工具，并留在扩口的管材中。因此避免了因工具磨损引起的过程错误。随后，借助法兰和相应的连接螺钉将两根管材连接起来。嵌入套环的O型密封圈密封连接。10°扩口角可达到很长的接触面，并支撑连接，由此即使在最高动态负荷时也能保证稳定性。法兰在维护和维修工作时非常易于拆卸。
