  • 连接法兰的ZAKO法兰式连接系统

  • 连接法兰的ZAKO法兰式连接系统

    带SAE法兰式连接的ZAKO扩口式法兰，标准系列

    • 0.00
      0.00
商品描述

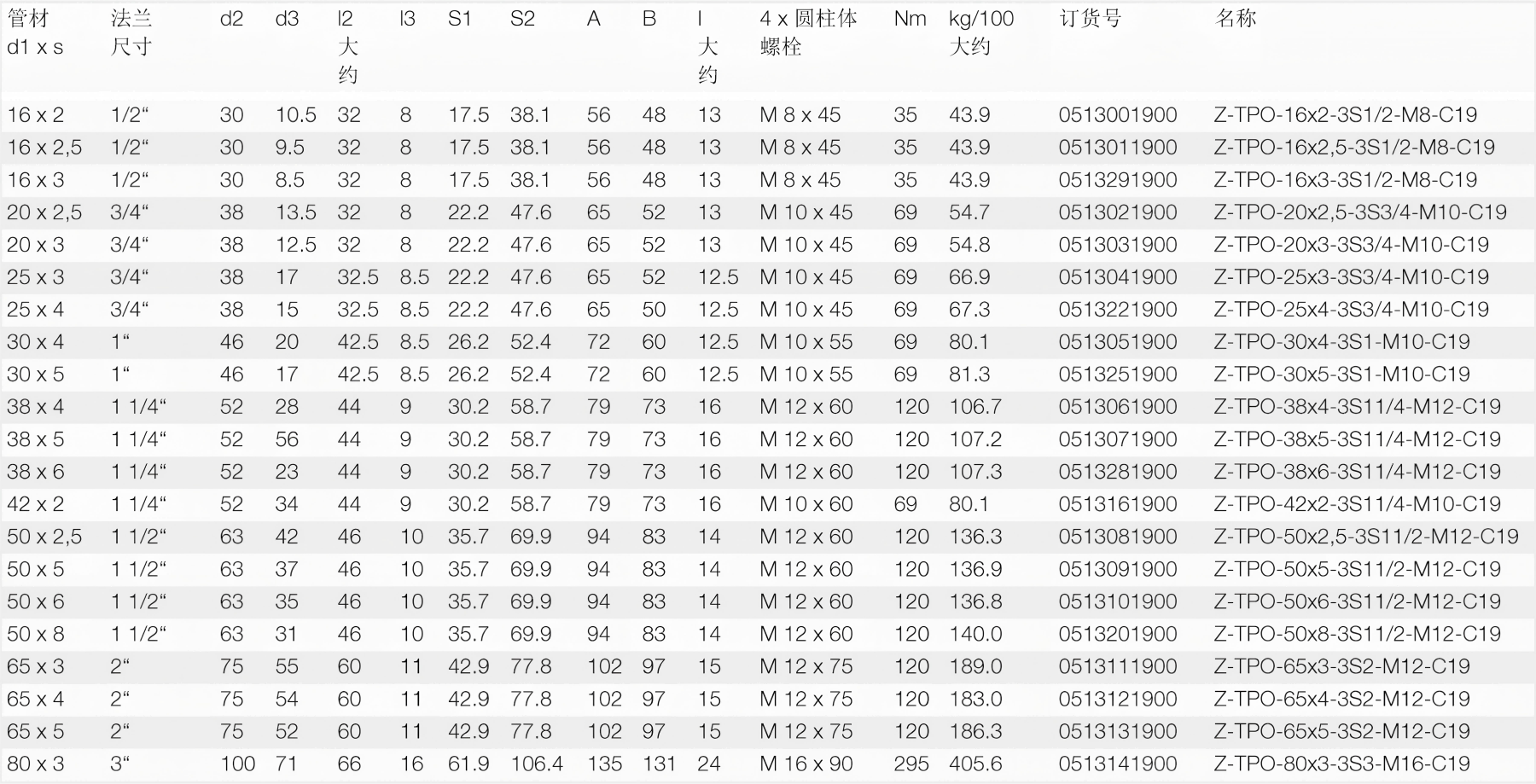

带SAE法兰式连接的ZAKO扩口式法兰，标准系列

孔图根据SAEJ518 C/ISO 6162要求的标准系列(3000 psi)
O形密封圈的标准材料是丁腈橡胶(NBR)
允许的工作压力(PB)为250 bar


选择管材尺寸时管材生产厂商的压力说明极为关键。

根据ASME规范对法兰尺寸2"和3"适用的是一种减小的工作压力。

Nm=摩擦系数μ值设置为0.14时，按照DIN 912标准要求(10.9)用于圆柱头螺钉的推荐拧紧扭矩(Nm最大)。

相关比较示例：FE-1620-8/3

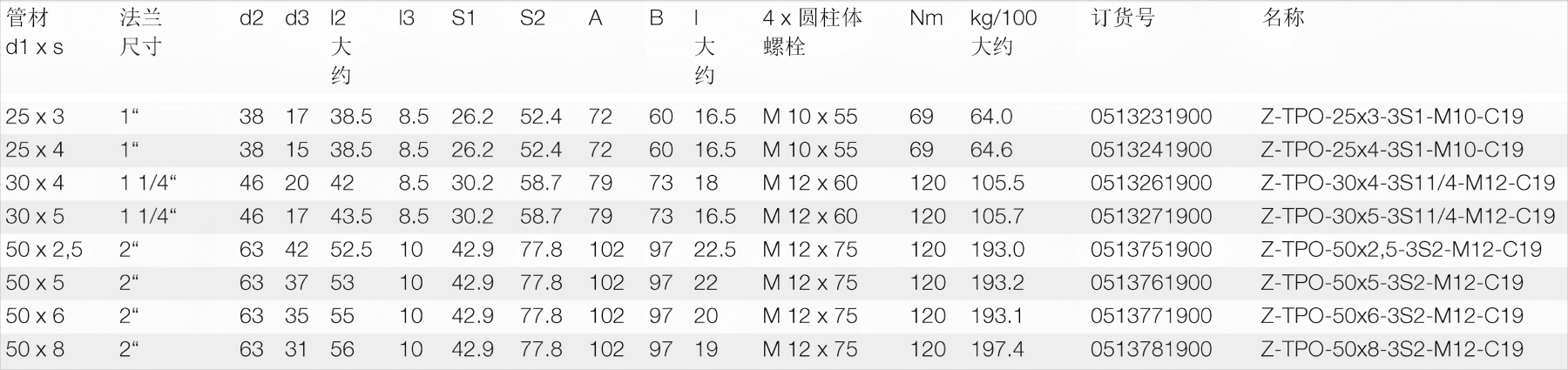

异径管接头


选择管材尺寸时管材生产厂商的压力说明极为关键。

根据ASME规范对法兰尺寸2"适用的是一种减小的工作压力。

Nm=摩擦系数μ值设置为0.14时，按照DIN 912标准要求(10.9)用于圆柱头螺钉的推荐拧紧扭矩(Nm最大)。

相关比较示例：FE-2530-16/3

《法兰连接的产品信息》
