  • 连接法兰的ZAKO法兰式连接系统

  • 连接法兰的ZAKO法兰式连接系统

    带SAE法兰式连接的ZAKO扩口式法兰，高压系列

    • 0.00
      0.00
商品描述

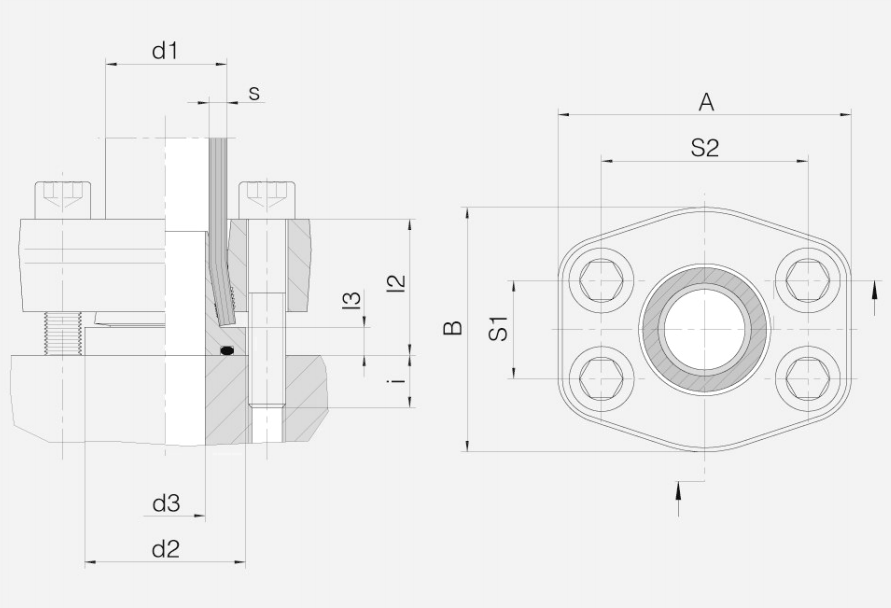

带SAE法兰式连接的ZAKO扩口式法兰，高压系列

孔图根据SAE J518C/ISO 6162要求的高压系列(6000 psi)
O形密封圈的标准材料是丁腈橡胶(NBR)
允许的工作压力(PB)为400 bar


选择管材尺寸时管材生产厂商的压力说明极为关键。

Nm=摩擦系数μ值设置为0.14时，按照DIN 912标准要求(10.9)用于圆柱头螺钉的推荐拧紧扭矩(Nm最大)。

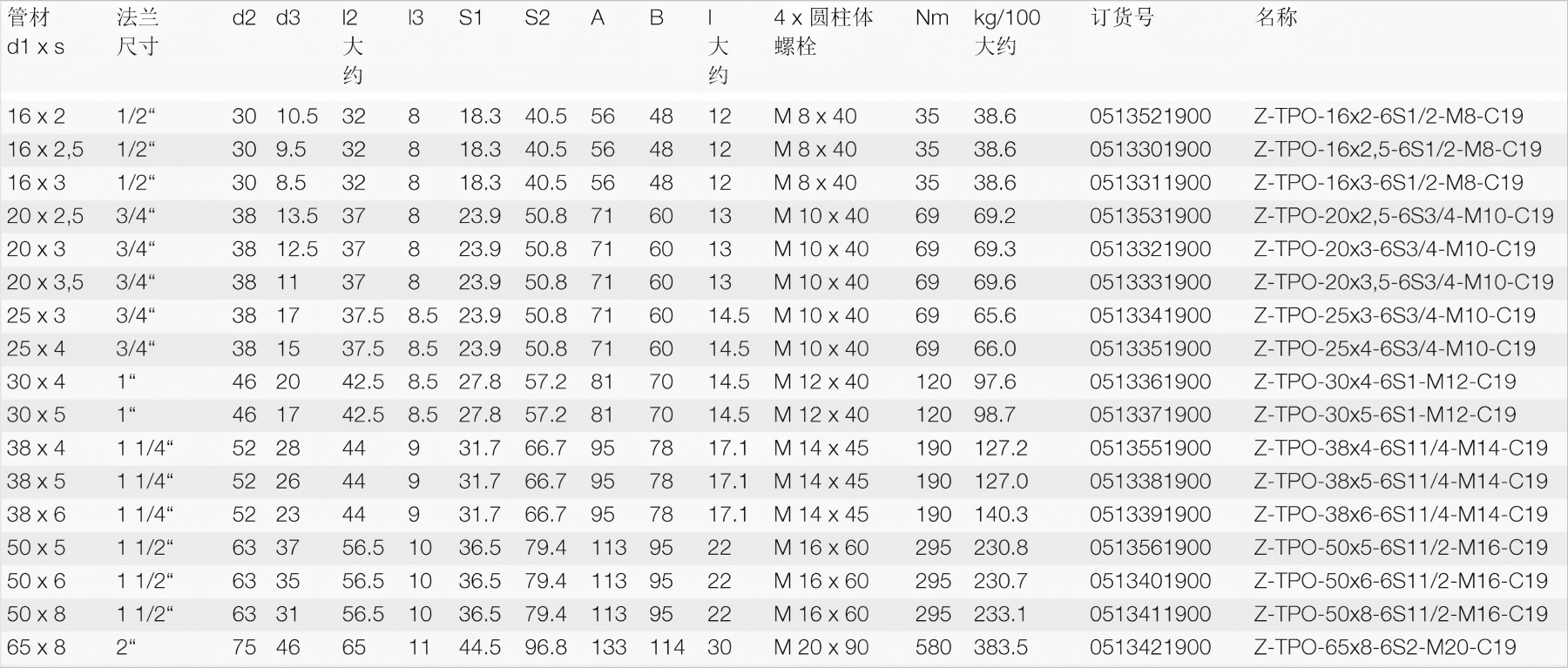

相关比较示例：FE-1620-8/6



异径管接头


选择管材尺寸时管材生产厂商的压力说明极为关键。

Nm=摩擦系数μ值设置为0.14时，按照DIN 912标准要求(10.9)用于圆柱头螺钉的推荐拧紧扭矩(Nm最大)。

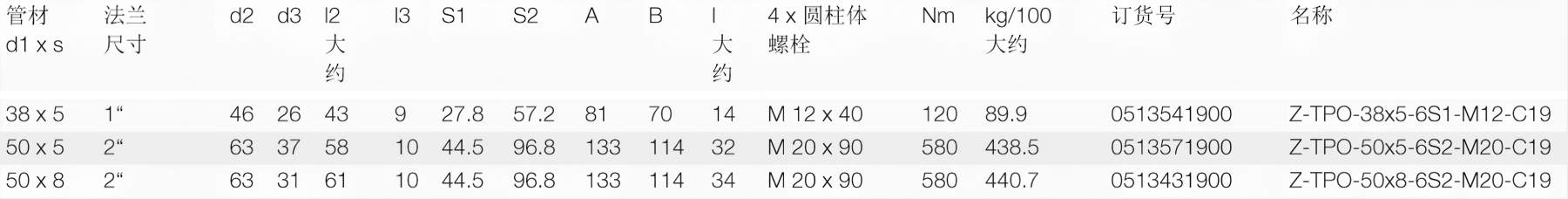

相关比较示例：FE-3850-16/6

《法兰连接的产品信息》
